Z275 Pre покрасило гальванизированную покрытую Gi толщину листа 2.0mm
Подробная информация о продукте:
| Место происхождения: | Китай |
| Фирменное наименование: | HUIYI-GI |
| Сертификация: | SGS , BV , ISO9001 |
| Номер модели: | SPCC, SGCC, SGCH, SGCD, DX51/52/53/54D+Z, Q195/21 |
Оплата и доставка Условия:
| Количество мин заказа: | 25tons каждая толщина |
|---|---|
| Цена: | Подлежит обсуждению |
| Упаковывая детали: | Стандартный экспортируя пакет, в оболочке с водоустойчивой бумагой. После этого фильм PE высокой пло |
| Время доставки: | 15-35days |
| Условия оплаты: | L/C, D/P, T/T |
| Поставка способности: | 1000 ТОНН В МЕСЯЦ |
|
Подробная информация |
|||
| Название продукта: | Регулярный GI блесточки | Применение: | Украшение, плита фланца, плита корабля, здание |
|---|---|---|---|
| Ширина: | 600-1250mm | Толщина: | 0.20-2.0mm |
| Цинк-покрытие: | Z20-Z600 | стандарт: | ASTM, AISI, GB, JIS, DIN |
| Форма: | катушка/лист/рифленое/квартира | ID катушки: | 508mm/610mm |
| Вес катушки: | Согласно требованиям к клиентов | Поверхность: | Регулярная блесточка /Minimised/Zero, chromated, unoiled |
| Выделить: | Гальванизированный Gi покрыл лист,Pre покрашенный Gi покрыл лист,2.0mm гальванизировали стальной лист |
||
Характер продукции
толщина Z275 2.0mm PrePainted гальванизированные стальные катушка/лист, Gi покрытый лист
Гальванизированное стальное введение катушки:
Горячий окунутый гальванизированный стальной лист в катушке (GI) произведен путем проходить полностью трудный лист который проходил кисловочный моя процесс процесса и свертывать через бак цинка, таким образом прикладывая фильм цинка к поверхности. Он имеет превосходные коррозионную устойчивость, paintability, и workability должный к характеристикам цинка. Обычно, горяч-окунутый гальванизированный стальной лист и гальванизированные стальные процесс и спецификации катушки по существу это же.
Гальванизированный стальной производственный процесс катушек:
- Uncoiler
- Сварщик
- Looper входа
- Пре-обработка
- Печь отжига
- Бак цинка
- Стояк водяного охлаждения
- Вода гасит танк
- Пропуск кожи
- Разровнитель напряжения
- Coater запассивированности
- Looper выхода
- Recoiler
Продукцию и обработку гальванизированных стальных катушек можно разделить в 3 шага: во-первых, вся катушка замаринована для того чтобы извлечь ржавчину и грязь, так, что поверхность гальванизированной стальной прокладки сможет достигнуть яркого и чистого влияния; после мариновать, хлористый аммоний пропуска или хлорид цинка она очищена в водном растворе или смешанном водном растворе хлорида хлористого аммония и цинка, и после этого отправлена к танку плакировкой горяч-погружения для гальванизировать процесса; после того как гальванизировать процесс выполнен, его можно положить в хранение и упаковать.
Гальванизированные стальные спецификации катушки:
| Название продукта | GI |
| Основной металл | Катушки твердой стали CR полные |
| Стандарт | AISI, ASTM, BS, DIN, GB, JIS |
| Материал | SGCC, SGCH, DX51D |
| Толщина | 0.12-2.0 mm |
| Ширина | 600-1250mm |
| ID катушки | 508/ 610 mm |
| Покрытие цинка | Z 30-275 (g/m2) |

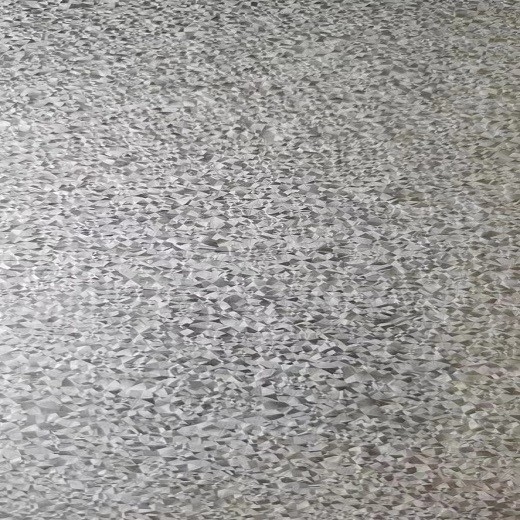

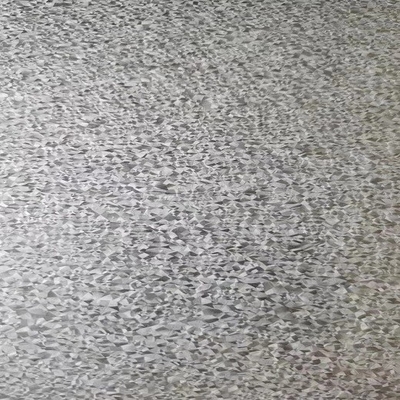

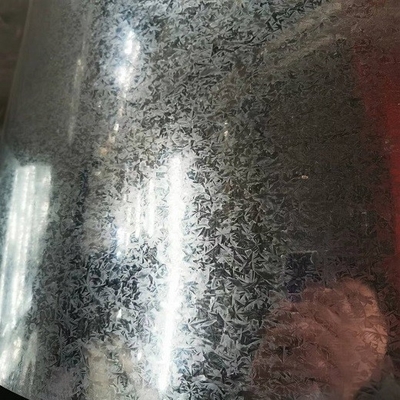

| Блесточка | Нул блесточек, минимальная блесточка, регулярная блесточка, большая блесточка |
| Поверхностное покрытие | Chromated, пропуск кожи, смазанный, phosphating |
| Вес катушки | 3-10tons |
| Твердость | Мягкое трудное (HRB60), среднетвердый (HRB60-85), полное трудное (HRB85-95) |
| Допуск | 5-10% |
| Упаковка | прокладки листа +steel бумаги kraft +plastic film+steel |
| MOQ | 25Tons (1* GP 20 FCL) |
| Емкость | 1 500 000,00 тонны/год |
| Торговая термина | ОБМАНЫВАЙТЕ, CFR, CIF |
| Условие оплаты | L/C или T/T (депозит 30%) |
| Дата доставки | в течение 20-30 дней после получать депозит |
| Порт загрузки | Порт Тяньцзиня, порт Qingdao или любой порт в Китае |
| Преимущества | 1. Высокопрочный |
| rainproof представление 2.Well | |
| коррозионная устойчивость 3.Good | |
| 4.easy, который нужно установить и извлечь | |
| Применение | |
| конструкция: настилать крышу лист, панель стены здания, загородка, | |
| , домашнее применение, advatising, индустрия мебели |
| ВИД | РАНГ | СТАНДАРТ | ПРИМЕНЕНИЕ |
| ОТЖИМАТЬ СТАЛЬ | DX51D+Z, | GB/T 2518 | общая польза, глубинная вытяжка |
| DX51D+ZF | |||
| DX52D+Z, DX52D+ZF | |||
| DX53D+Z, DX53D+ZF | |||
| DX54D+Z, DX54D+ZF | |||
| S220GD+Z, S220GD+ZF | |||
| СТАЛЬ КОНСТРУКЦИИ | S250GD+Z, S250GD+ZF | GB/T 2518 | конструкционный материал, коррозионная устойчивость |
| S280GD+Z, S280GD+ZF | |||
| S320GD+Z, S320GD+ZF | |||
| S350GD+Z, S350GD+ZF | |||
| S400GD+Z, S400GD+ZF | |||
| S500GD+Z, S500GD+ZF | |||
| S550GD+Z, S550GD+ZF | |||
| HX260LAD+Z, HX260LAD+ZF | |||
| HX300LAD+Z, HX300LAD+ZF | |||
| HX340LAD+Z, HX340LAD+ZF | |||
| HX380LAD+Z, HX380LAD+ZF | |||
| HX420LAD+Z, HX420LAD+ZF | |||
| ХОЛОДНОПРОКАТНОЕ ВЫСОКОЕ РАСТЯЖИМОЕ СТАЛЬНОЕ | HC260/450DPD+Z, HC260/450DPD+ZF | GB/T 2518 | включая легированную сталь, коррозионная устойчивость, хороший отжимать |
| HC300/500DPD+Z, HC300/500DPD+ZF | |||
| HC340/600DPD+Z, HC340/600DPD+ZF | |||
| HC450/780DPD+Z, HC450/780DPD+ZF |
Гальванизированное стальное применение катушки:
1. Здания и конструкции
Палубы пола, потолки, работа трубопровода, толь, вставая на сторону, орденские ленты, лучи, загородки, веранды, шторки, тенты,
Разделы, крытые украшения, трубы, вентиляторы, сараи, кульверты.
2. Транспорт
Форточка тела, уборщики воздуха, фильтры для масла, топливные баки, контейнеры, барьеры шоссе.
3. Приборы
Светлые штуцеры, стиральные машины, сушильщики, охладители, автоматы, нагреватели воды, плиты, холодильники, замораживатели, резцовые коробки.
4. Земледелие
Амбары, более сухие панели, животные дома, хопперы. Сторонники Адвокатуры, оросительные системы, зеленые дома.
5. Другие
Мебель и конторские машины, машины развлечений, порты автомобиля, сад и сараи хранения
Здесь нагружая изображения гальванизированной стальной катушки:
